Technologie 300nm3/H PSA für Sauerstoff-Generation

Psa-Sauerstoff-Generator-Preis-medizinische und industrielle Sauerstoff-Anlage

Beschreibung

Druckschwingenaufnahme-Sauerstoffgenerator ist eine automatische Ausrüstung für das Trennen des Sauerstoffes von der Luft, indem er Molekularsieb des Zeoliths als Adsorbent verwendet und das Prinzip der Druckaufnahme und der Druckdesorption verwendet. Zeolith ist eine Art poröses Aufnahmematerial, das durch einen Systemprozeß, das Oberflächen verarbeitet wird und internes volles von Mikroporen kugelförmiger granulierter Adsorbent, war hellgelb.

Parameter

Zusammensetzung:

1. Luftkompressor

Wie die Luftquellbaumaschinen des PSA-Stickstoffgenerators, der Luftkompressor im Allgemeinen vorgewählt werden: Drehmaschine, Zentrifuge, genügende Druckluft zur Verfügung stellen, damit der Stickstoffgenerator den Normalbetrieb des Stickstoffgenerators sicherstellt.

2. Pufferbehälter

Die Funktion des Sammelbehälters ist, unten abzudämpfen, zu stabilisieren und abzukühlen; die Schwankung des Systemdrucks dadurch verringernd und völlig entfernen die Öl- und Wasserverunreinigungen durch das untere Abflussventil, damit die Druckluft durch die Druckluftreinigungskomponente glatt überschreiten kann und die zuverlässige und stabile Operation der Ausrüstung sicherstellen.

3. Druckluftreinigungsgerät

Die Druckluft vom Pufferbehälter wird zuerst in das Druckluftreinigungsgerät geführt. Die Druckluft entfernt zuerst die meisten des Öls, des Wassers und des Staubes durch den Hochleistungsfähigkeits-Ölabscheider und läuft dann den Frosttrockner durch, Wasser weiter unten abzukühlen und zu entfernen, und der Feinfilter entfernt Öl und Staub. Und tiefe Reinigung wird durch den Feinfilter durchgeführt, der folgt. Entsprechend den Arbeitsbedingungen des Systems, entwarf Hande besonders einen Satz des Druckluftentfettungsmittels, um mögliches Spurnöldurchdringen zu verhindern und genügenden Schutz für das Molekularsieb zu bieten. Die rigoros entworfene Luftreinigungskomponente stellt die Nutzungsdauer des Molekularsiebs des Zeoliths sicher, und die reine Luft, die mit dieser Komponente behandelt wird, kann für Instrumentgas benutzt werden.

4. Lufthandwerksbehälter

Die Funktion des Luftspeicherbehälters ist, das Pulsieren der Luftströmung zu verringern und eine Dämpfungsrolle zu spielen; die Schwankung des Systemdrucks dadurch verringernd, damit die Druckluft durch die Druckluftreinigungskomponente glatt überschreiten kann, um die Öl- und Wasserverunreinigungen völlig zu entfernen und die Last des folgenden PSA-Sauerstoff- und -stickstofftrennungsgerätes zu verringern. Gleichzeitig wenn der Aufnahmeturm geschaltet wird, stellt es auch eine große Menge Druckluft für den PSA-Sauerstoff zur Verfügung und das Stickstofftrennungsgerät, zum des Drucks in einer kurzen Zeit schnell zu erhöhen, damit der Druck im Aufnahmeturm schnell auf dem Arbeitsdruck steigt, die Ausrüstung sicherstellend ist zuverlässig und stabil. Lauf.

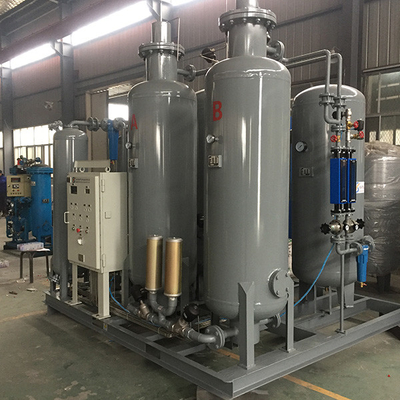

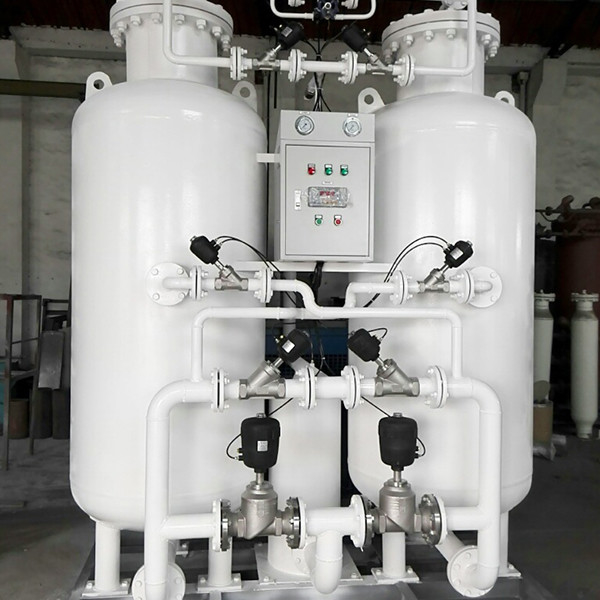

5. Sauerstoff- und Stickstofftrennungsgerät

Es gibt zwei Aufnahmetürme, A und B, ausgerüstet mit Molekularsieben für Sauerstoffgeneratoren. Wenn die saubere Druckluft das Einlassende des a-Turms und -flüsse zum Ausgangende durch das Molekularsieb einträgt, wird Stickstoff durch ihn adsorbiert, und der Produktsauerstoff fließt heraus vom Ausgangende des Aufnahmeturms. Nach einem Zeitabschnitt, wird das Molekularsieb in Turm A mit Aufnahme gesättigt. Diesmal stoppt Turm A automatisch Aufnahme und komprimierte Luftströmungen in Turm B, um Stickstoff zu absorbieren und Sauerstoff zu produzieren und erneuert das Molekularsieb des Turms A. Die Regeneration des Molekularsiebs wird verwirklicht, indem man schnell den Aufnahmeturm zum Atmosphärendruck, den adsorbierten Stickstoff zu entfernen fallenläßt. Die zwei Türme führen abwechselnd Aufnahme und Regeneration durch, um die Trennung des Sauerstoffes und des Stickstoffes abzuschließen und ununterbrochen Ertragsauerstoff. Alle oben genannten Prozesse werden durch einen programmierbaren Logikprüfer (PLC) gesteuert. Wenn die Sauerstoffreinheit am Ausgangende auf den Sollwert eingestellt wird, schneiden die PLC-Programmtaten, zum des automatischen Entlüftungsventils zu öffnen, um unqualifizierten Sauerstoff automatisch zu lüften, den Fluss des unqualifizierten Sauerstoffes zum Gaspunkt ab und benutzen einen Schalldämpfer, um die Geräusche auf untengenanntem 78dBA zu verringern, wenn das Gas gelüftet wird.

6. Sauerstoffprozessbehälter

Der Sauerstoffpufferbehälter wird benutzt, um den Druck und die Reinheit des Sauerstoffes zu balancieren, der vom Stickstoffsauerstofftrennungssystem getrennt wird, um eine stabile ununterbrochene Versorgung Sauerstoff sicherzustellen. Gleichzeitig nachdem der Aufnahmeturm geschaltet ist, lädt er Teil seines eigenen Gases zurück zu dem Aufnahmeturm neu, einerseits hilft er dem Aufnahmeturm, den Druck zu erhöhen, und andererseits, spielt er auch eine Rolle, wenn er die Bettschicht schützt, die einen sehr wichtigen Prozess in der Operation der Ausrüstung spielt. Unterstützungsrolle.
