Austauscher-Bündel des doppelten Rohr-SS304 des Blatt-316L des Edelstahl-1400mm

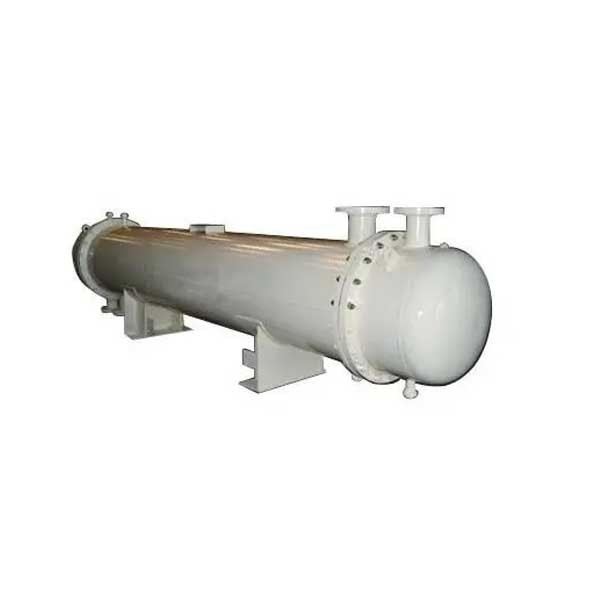

Edelstahl-Doppelt-Rohr-Blatt-Wärmetauscher

Beschreibung

Ein Doppelrohrwärmetauscher ist ein Gerät, das Teil der Hitze der heißen Flüssigkeit auf die kalte Flüssigkeit überträgt, alias ein Wärmetauscher. Sie nimmt eine wichtige Position in der Chemikalie, im Erdöl, in der Energie, in der Nahrung und in vielen anderen industriellen Industrieproduktionen ein. In der chemischen Produktion können Wärmetauscher als Heizungen, Kühlvorrichtungen, Kondensatore, Verdampfer und reboilers, etc. verwendet werden, und sind weitverbreitet.

Parameter

Strukturelle Eigenschaften

1. Das volle Leeren ist der Schlüsselentwurf des Blattwärmetauschers des doppelten Rohrs, zum des residuell pharmazeutischen Wassers zu vermeiden;

2. Garantieren Sie, dass das Material im Lumen völlig geleert und keinen Rückstand hat wird, der die statische Wiedergabe von Kolonien und das Risiko der Mikrobenverschmutzung effektiv verringern und verhindern kann;

3. Für Doppel-flusslumen ist es notwendig den, Mischfluß zu steuern zu erwägen, der durch die leerende Verbindung zwischen den Lumen innerhalb eines begrenzten Bereiches verursacht wird;

4. Kombiniert mit der Vor-Ort-Installations-Methode, kann es vertikal oder horizontal sein (5 ‰ Steigung);

Druckprüfung

(1) nach der Stärkeexpansion des Blattes des inneren Rohrs und des Wärmeaustauschrohrs, wird die WasserDruckprüfung auf der Oberteilseite durchgeführt. Nachdem die WasserDruckprüfung qualifiziert ist, wird der Luftdichtheitstest durchgeführt. Nach der Verabschiedung der Inspektion, werden die Verbindung und der Zusammenbau des äußeren Rohrblattes und des Wärmeaustauschrohrs durchgeführt.

(2) nach dem Stärkeschweißen (ArgonElektroschweißen) + wird Expansionsverbindung des äußeren Rohrblattes und des Wärmeaustauschrohrs, das geschweißte Gelenk wird unterworfen Penetrationstest zusammengebaut, nachdem man geschweißt hat.

(3) wird die WasserDruckprüfung im flüssigen Ansammlungsprozeß durchgeführt. Nachdem der Test qualifiziert ist, wird der Luftdichtheitstest durchgeführt.

(4) wird AmmoniakDichtheitsprüfung auf der Oberteilseite durchgeführt, und AmmoniakDichtheitsprüfung wird an der Auslassöffnung der flüssigen Ansammlungsseite durchgeführt, um das Verbindungsgelenk zwischen dem äußeren Rohrblatt und dem Wärmeaustauschrohr zu überprüfen.

(5) nachdem der Zusammenbau des Rohrkastens abgeschlossen ist, wird die Druck- und WasserDruckprüfung auf der Rohrseite durchgeführt.
