25-200m3/H PSA medizinischer Grad-Gas-Anlage Sauerstoff-Generator PLC

Hoher Reinheitsgrad-schneller Lieferungs-medizinischer Grad PSA-Sauerstoff-Generator

Beschreibung

Psa-Sauerstoffgenerator: Nachdem die rohe Luft durch den Luftkompressor unter Druck gesetzt wird, entfernt das Luftvorbehandlungssystem feste Verunreinigungen wie Öl und Staub und die meisten des gasförmigen Wassers und kommt den Aufnahmeturm, der mit Molekularsieb des Zeoliths (ZMS) ausgerüstet werden, wo Stickstoff, Kohlendioxyd und Wasserdampf selektiv durch den Adsorbent adsorbiert werden, und Sauerstoffdurchläufen durch den Aufnahmeturm und den Sauerstoff ist Ertrag als Generatorgas.

Spezifikationen

Struktur

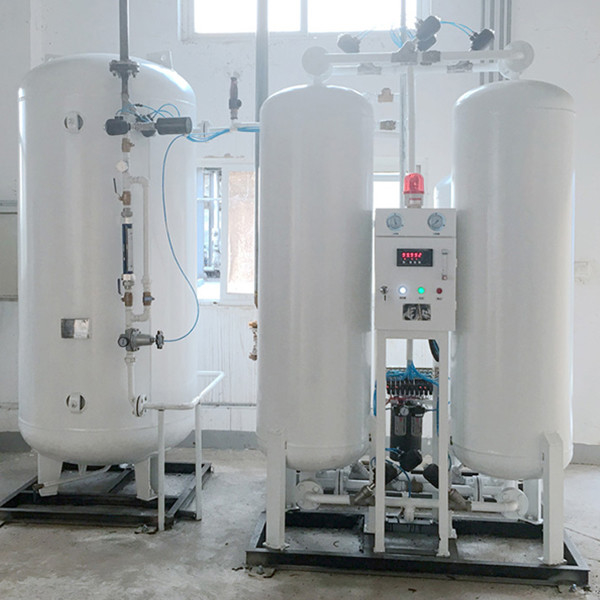

Psa-Sauerstoffproduktionsausrüstung wird hauptsächlich aus Luftkompressor, kaltem Trockner, Entfettungsgerät, Aufnahmesystem, Sauerstoffpufferbehälter und Kontrollsystem verfasst.

1. Luftkompressor: Der Luftkompressor stellt rohe Luft für das ganze System zur Verfügung. Entsprechend der Gasproduktion der Druckschwingenaufnahmesauerstoff-Produktionsausrüstung, wird der Luftkompressor, der die Entwurfszustände trifft, für Luftzufuhr vorgewählt.

2. Kalter Trockner: Nachdem der Luftkompressor die Rohstoffluft unter Druck setzt, kommt die Druckluft der hoher Temperatur und des Hochdrucks den kalten Trockner für Abkühlen, Trockner- und Verunreinigungsabbau, und die Druckluft der niedrigen Temperatur und des Hochdrucks wird erhalten.

3. Entfettungsgerät: Das Entfettungsgerät entfernt den Ölnebel in der Druckluft bei der niedrigen Temperatur und beim Hochdruck, um zu verhindern, dass der Ölnebel in der Luft das Leben des Molekularsiebs des Zeoliths beeinflußt.

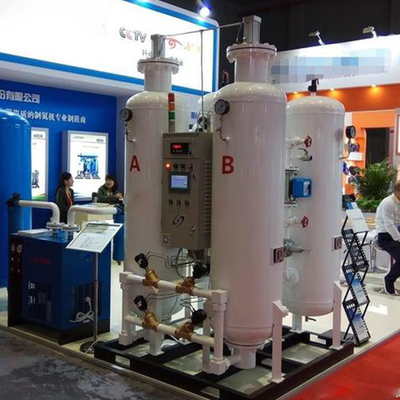

4. Aufnahmesystem: Das Aufnahmesystem besteht aus zwei Aufnahmetürmen, die mit Molekularsiebadsorbent- und -rohrleitungsventilen des Zeoliths ausgerüstet werden. Druckluft bei der niedrigen Temperatur und beim Hochdruck kommt von der Unterseite des Turms A. herein. Wenn man die Adsorbentschicht, den Stickstoff, das Kohlendioxyd, den Wasserdampf, das etc. in der Luft durchfließt, werden adsorbiert. Sauerstoff wird zur Spitze des Aufnahmeturms durch das Aufnahmebett als Generatorgasertrag gesammelt. Gleichzeitig ist der b-Turm im Regenerationszustand. Wenn der Aufnahmeturm für Aufnahme im Begriff ist zu erreichen, kommt die Aufnahmesättigung, unter der Anpassung des Kontrollsystems, die niedrige Temperatur und die Hochdruckluft den b-Turm, um Aufnahme- und Sauerstoffproduktion zu beginnen. Türme A und B wechseln abwechselnd ab, sich um den Zweck der ununterbrochenen Sauerstoffproduktion zu erzielen.

5. Sauerstoffpufferbehälter: Speichergeneratorgas (Sauerstoff) und eine Rolle spielen, wenn der ganze Satz der Ausrüstung reguliert wird.

6. Kontrollsystem: Der Ingenieur gibt das vorgeschriebene Ventilsteuerprogramm in den PLC-Prüfer ein, justiert das Öffnen und das Schließen jedes elektropneumatischen Ventils durch das Magnetventil und verwirklicht die Aufnahme und die Regeneration des Aufnahmesystems innerhalb der spezifizierten Zeit.
