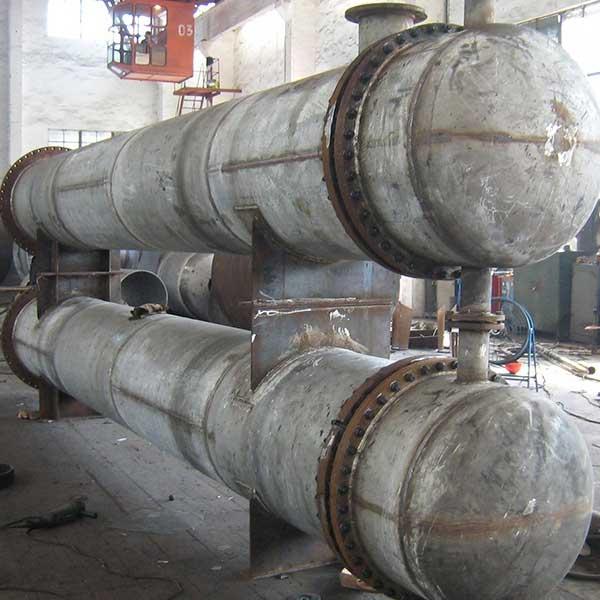

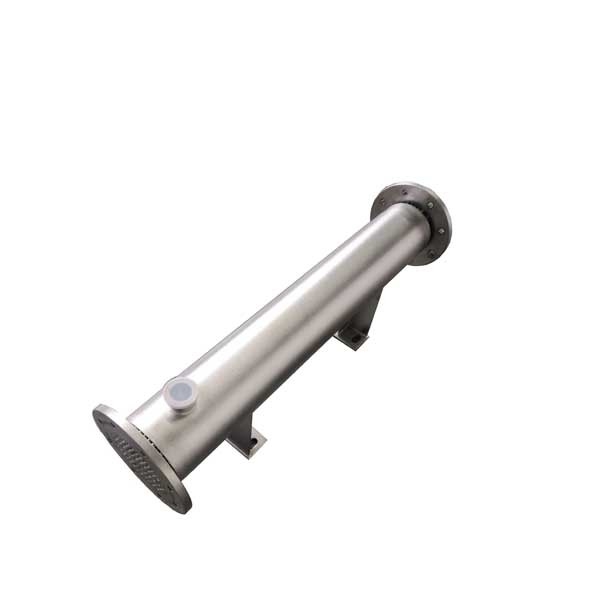

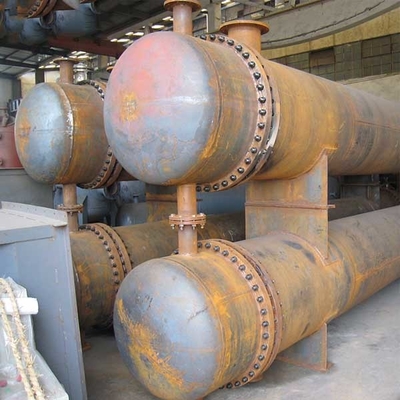

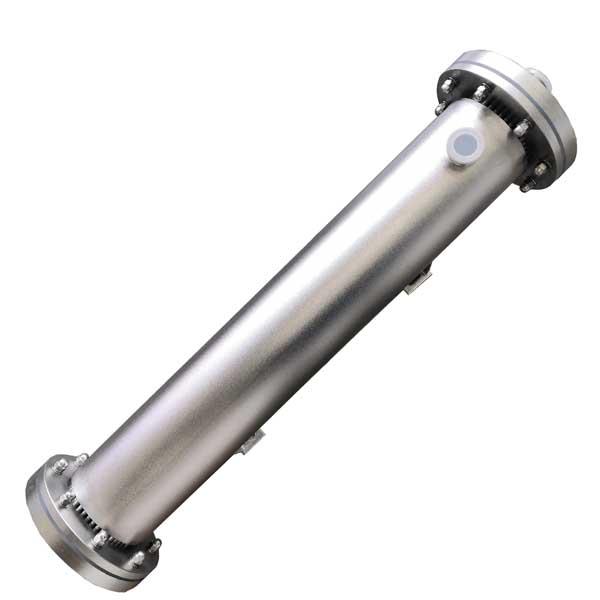

150 Grad-doppeltes Rohr-Kondensator 11.6kw kälterer Wärmetauscher ISO

Hocheffizienter, zuverlässiger und sicherer Doppelrohrplatten-Wärmetauscher

Beschreibung

Der Doppelrohrplatten-Wärmetauscher eignet sich hauptsächlich für Bereiche, in denen die gemischte Verwendung von Medien auf der Mantel- und Rohrseite strengstens untersagt ist. Es gibt auch die Annahme, dass der Doppelrohrplatten-Wärmetauscher in Fällen eingesetzt werden kann, in denen die Mediumsdruckdifferenz zwischen der Rohr- und der Mantelseite groß ist, und ein Medium so konzipiert ist, dass es dem Hohlraum zwischen den inneren und äußeren Rohrplatten hinzugefügt wird, um den Mediumsdruck zwischen der Rohr- und der Mantelseite zu reduzieren. Differenzdruck. Derzeit hat der Doppelrohrplatten-Wärmetauscher offensichtliche Vorteile bei der Verhinderung des Kreuzflusses von Medium auf der Rohr- und Mantelseite.

Parameter

Vergleich von Doppelrohrplatten-Wärmetauscher und Einzelrohrplatten-Wärmetauscher

Die häufigste Verwendung von Einzelrohrplatten-Wärmetauschern ist, dass es zusätzlich zur Abdichtung und zum Auslaufen von Dichtungsbolzen und Flanschverbindungen auch Rohrausläufe und Schweißrisse an der Rohrplatte gibt. Der Großteil des Lecks der Düse auf der Rohrplatte des Einzelrohrplatten-Wärmetauschers befindet sich am Schweißempfangsbogen, und das Gas wird nicht sauber freigesetzt und es gibt Blasen während des Schweißempfangsbogens. Der Doppelrohrplatten-Wärmetauscher hat innere und äußere Doppelrohrplatten. Wenn die innere Rohrplattenöffnung undicht ist, ist auch die äußere Rohrplatte geschützt. Auf der Außenseite des zwischen den Platten gebildeten Hohlraums befindet sich kein Medium oder Medium im Hohlraum, und der Druck ist gering und der Spannungszustand ist besser als der des Einzelrohrplatten-Wärmetauschers. Darüber hinaus sollte der Drucktest des Doppelrohrplatten-Wärmetauschers durch die beiden Innenrohre der Rohrseite durchgeführt werden. Der Hohlraum zwischen den inneren und äußeren Rohrplatten auf beiden Seiten der Mantelseite zwischen den Platten) Der Drucktest des Einzelrohrplatten-Wärmetauschers sollte 2 bis 3 Mal (Rohrseite Mantelseite oder Rohrseite Mantelseite kleiner Schwimmkopf) gedrückt werden.
