Bronzierte Platten-Art Wärmetauscher-Antikorrosion zusammengedrückte Faser

Hochwertiger gelöteter Plattenwärmetauscher, niedriger Preis mit CE

Beschreibung

Plattenwärmetauscher haben eine Vielzahl von Strömungspfadkombinationen, die alle durch verschiedene Wendelplatten und unterschiedliche Montagemethoden realisiert werden. Die Strömungspfadkombination ist in Einzelstrom, Mehrfachstrom und Mischstrom unterteilt und sollte entsprechend den Prozessanforderungen ausgewählt werden. Im Allgemeinen sollten Medien mit einer Temperaturdifferenz von mehr als dem 1,8-fachen der logarithmischen mittleren Temperaturdifferenz Mehrfachstrom verwenden. Die Strömungsgeschwindigkeit zwischen den Platten beträgt 0,3-0,5 m/s. Wenn die Strömung zu gering ist, sollten Doppel- oder Mehrfachströme verwendet werden.

Parameter

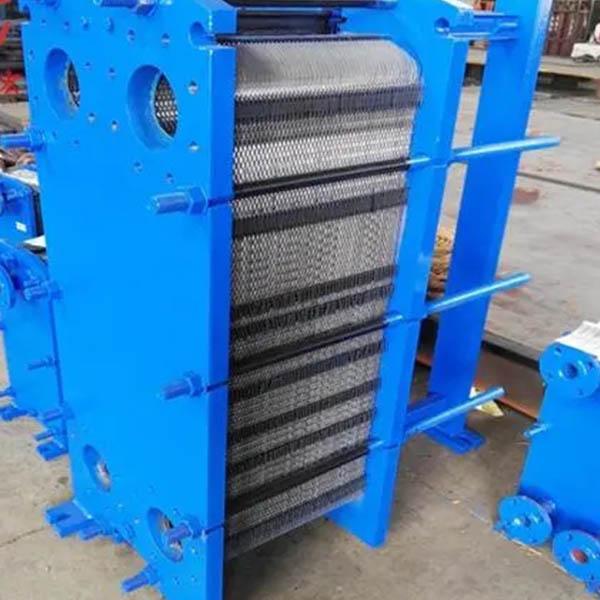

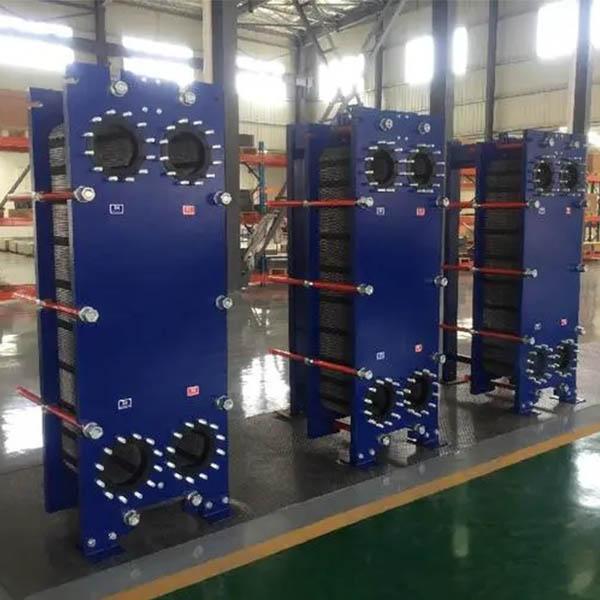

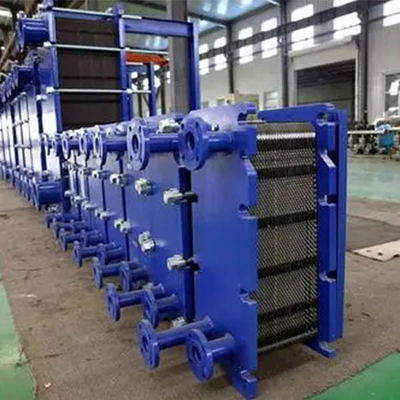

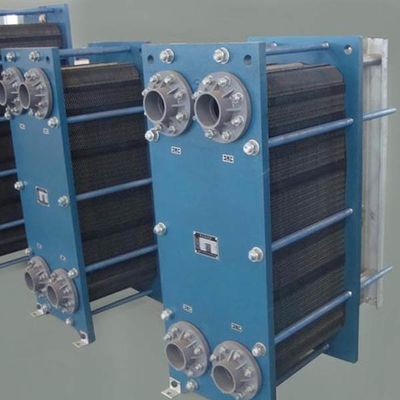

Konstruktive Merkmale des Plattenwärmetauschers:

1. Die Plattenanordnung umfasst eine bestimmte Anzahl von Wärmeübertragungsplatten, die entsprechend den Anforderungen an die Wärmeübertragungsfläche bestimmt werden.

2. Die Dichtung auf der Platte stellt sicher, dass die Strömungskanäle gegeneinander abgedichtet sind. Dichtungen bestimmen auch die Richtung des Flüssigkeitsflusses im Wärmetauscher.

3. Der Rahmen wird mit Befestigungsbolzen an der Platte befestigt.

4. Die Schnittstelle für die Ein- und Auslassmedien befindet sich in der Regel auf der festen Kompressionsplatte des Wärmetauschers. Bei Mehrkanal-Anwendungen muss sich der Anschluss an der festen Kompressionsplatte befinden.

5. Angrenzende Platten bilden jeweils Kanäle für heiße und kalte Medien. Wenn die beiden Medien die gleiche Anzahl von Strömungskanälen haben, kann ein 100%iger Gegenstrom erreicht werden.
