3,0 Mpa-Platten-Art Wärmetauscher 380 Volt 200mm Kondensator-

3,0 Mpa-Platten-Art Wärmetauscher 380 Volt 200mm Kondensator-
3,0 Mpa-Platten-Art Wärmetauscher 380 Volt 200mm Kondensator- 3,0 Mpa-Platten-Art Wärmetauscher 380 Volt 200mm Kondensator-

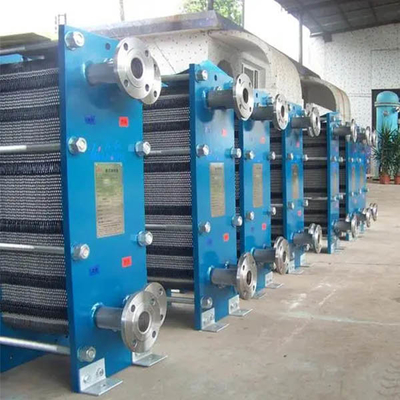

Großes Bild :  3,0 Mpa-Platten-Art Wärmetauscher 380 Volt 200mm Kondensator-

Produktdetails:
Herkunftsort: Henan
Markenname: MKIMM
Zertifizierung: ISO
Modellnummer: MKIMM
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: bargain
Verpackung Informationen: Holzkiste
Lieferzeit: 15days
Zahlungsbedingungen: T/T, L/C, Paypal, Alipay, Westverband und so weiter
Versorgungsmaterial-Fähigkeit: 25 jeder Monat

3,0 Mpa-Platten-Art Wärmetauscher 380 Volt 200mm Kondensator-

Beschreibung
Struktur:: Platten-Wärmetauscher Maximaler Arbeitsdruck:: 3,0 Mpa
Schlüsselverkaufsstellen:: Hoch-Genauigkeit Funktion:: Sie können durch ursprüngliche Platte ersetzen und mischen
Bescheinigung:: ISO9001: 2015 Spannung:: 220V/380V
Platten-Theta:: Niedriges Theta und hohes Theta Kundendienst erbracht:: On-line-Unterstützung
Markieren:

3

,

0 Mpa-Platten-Art Wärmetauscher

,

380 Volt überziehen Art Wärmetauscher

Fabrik-direkter Preis-gute Qualitäts-hohe Leistungsfähigkeits-Platten-Wärmetauscher



Beschreibung

Der Plattenwärmetauscher wird aus Wärmeübertragung runzelte Platten und Rahmen verfasst. Die Platten werden zwischen der örtlich festgelegten drückenden Platte und der beweglichen drückenden Platte durch Bolzen festgeklemmt, und viele Flusskanäle werden im Wärmetauscher gebildet, und die Platten werden mit Gummi versiegelt. Es gibt ein Verbindungsrohr zwischen der Ausrüstung und der Außenseite auf der drückenden Platte.



Parameter

Modell Schnittstellengröße
(Millimeter)
Der maximale Fluss
(m/H)
H
(Millimeter)
B
(Millimeter)
E
(Millimeter)
F
(Millimeter)
Gewicht
(Kilogramm)
FHU523-MQ 32 14 530 185 357 60 96
FHU550A-MQ 50 43 630 300 395 124 130
FHU550-MQ 50 43 920 320 640 140 250
FHU550-MZ 50 43 920 320 640 140 250
FHU550-BQ 50 43 920 320 640 140 250
FHU565S-BZ 50 43 920 320 640 140 250
FHU565S-MQ 65 72 680 400 380 202 500
FHU565S-MZ 65 72 680 400 380 202 500
FHU600-MQ 100 170 1045 454 719 225 1500
FHU600-MZ 100 170 1069 470 719 225 1500
FHU600-BQ 100 170 1045 454 719 225 1500
FHU650-BZ 100 170 1069 470 719 225 1500
FHU650-MZ 150 380 1815 610 1286 290 4000
FHU650-BQ 150 380 1815 610 1286 290 3000
FHU650S-MQ 150 380 1200 610 690 290 2200
FHU650S-MZ 150 380 1200 610 690 290 2200
FHU700-MQ 200 680 2200 780 1478 338 5500
FHU700-BQ 200 680 2200 780 1478 338 4000
FHU700S-MQ 200 680 1450 760 728 338 4000





Struktur und Funktion des Plattenwärmetauschers:

1. Die Stärke der Druckplatte wird im Allgemeinen entsprechend der festklemmenden Kapazität der beweglichen Stahlplatte und der versiegelnden Platte bestimmt.

2. Obere Führungsstange: sie wird auf der örtlich festgelegten drückenden Platte und der Säule geregelt, um die Platte zu stützen und in Position zu bringen.

3. Senken Sie Führungsstange: sie spielt eine Rolle, wenn sie die Platte in Position bringen und bildet die Positionierung der Platte mit der oberen Führungsstange.

4. Klemmbolzen: gleichmäßig vereinbart um die Druckplatte, die Platten zwischen den örtlich festgelegten und beweglichen Druckplatten festzuklemmen.

5. Platte: das Wärmeübertragungselement wird im Allgemeinen vom Edelstahl wie erforderlich gemacht. Nachdem die Platten zusammengedrückt sind, ist ein bestimmter Abstand zwischen ihnen reserviert, einen flüssigen Kanal zu bilden. Die mittleren Flüsse des Wärmeaustausches heraus und herein vom Verbindungsrohr auf der Spannplatte und trägt entsprechend den (sonderbar und sogar) flüssigen Kanal zwischen den Platten für Wärmeaustausch ein.

6. Die Dichtung stellt den Flusskanal zwischen Platten und der Dichtung von Platten zur Außenseite sicher. Das Material wird entsprechend dem Wärmeaustauschmedium bestimmt. Es gibt das Loch zwei Dichtungen um die Ecke und ein Signalloch, das mit der Atmosphäre angeschlossen wird, um zu garantieren, dass die zwei Funktionsmedien nicht in der Reihe mit einander sind.

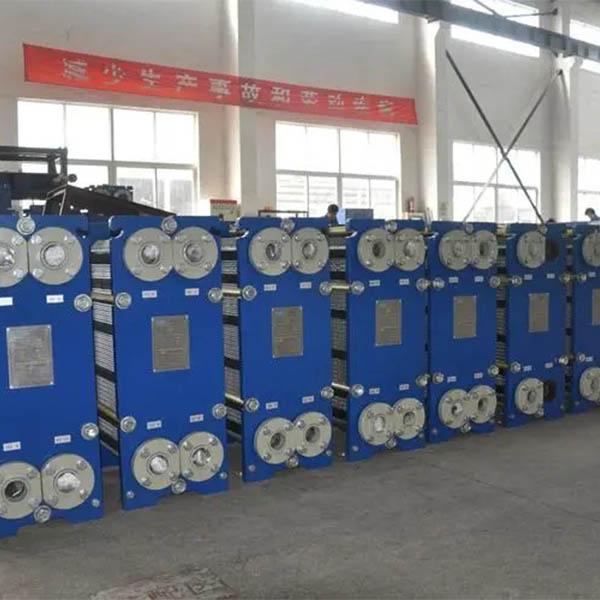

Plattenwärmetauscher

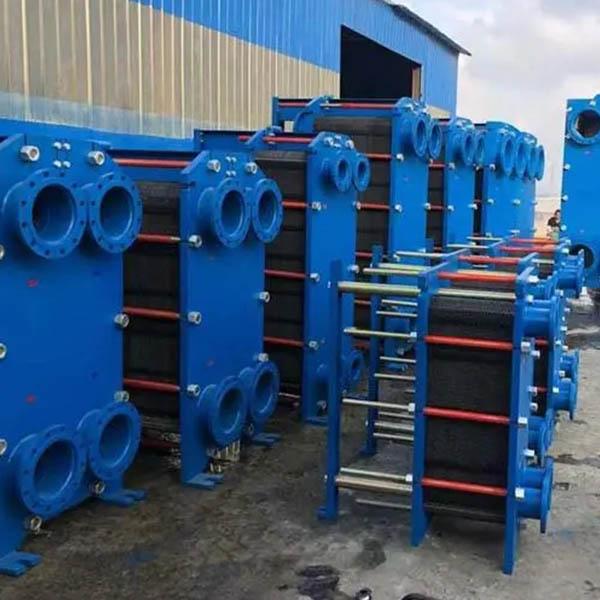

Plattenwärmetauscher
